─产品概述 ─

GCK （功能等同于或优于GCL）低压抽出式成套开关设备（以下简称“开关设备”）适用于额定工作电压380V,交流三相四线、 三相五线系统，作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集 中控制之用。

本产品符合：GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC60439.1《低压成套开关设备 和控制设备》标准。

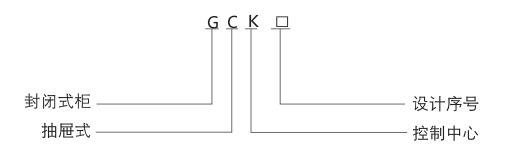

─型号、含义─

─技术参数 ─

• 额定绝缘电压：660V、1000V;

• 额定工作电压：380V、660V;

• 辅助电路额定电压：AC220V、380V、DC110V、220V；

• 额定频率：50Hz~（60）Hz；

• 额定电流：水平母线W3150A;垂直母线630A、800A、1200A

• 额定短时耐受电流：5。、80kA/1s,中性母线30kA/1s；

•  额定峰值电流:105kA/0.1s, 50kA/0.1s；

• 功能单元（抽屉）分断能力：50kA（有效值）；

• 外壳防护等级：IP30、IP40；

• 母线设置：三相四线制、三相五线制；

• 操作方式：就地、远方、自动。
