─产品特点 ─
▸高压开关设备、变压器、低压开关设备三位一体，成套性强；
▸高、低压保护完善，运行安全可靠，维护简单；
▸占地少，投资省、生产周期短、移动方便；
▸接线方案灵活多样；
▸结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钛合金、铝合金、 冷轧板、彩钢板可选；
▸型式多样：通用型、别墅型、紧凑型等多种样式；
▸高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

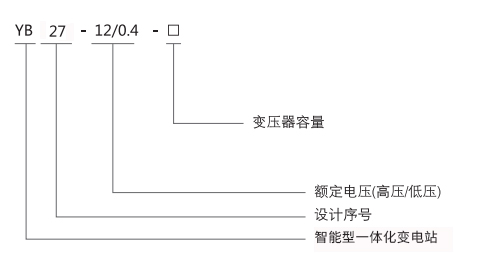

─型号、含义─
─负荷开关技术参数 ─
| 序号 | 名称 | 单位 | FN12-12负荷开关 | FZN25-12真空负荷开关 |
| 1 | 额定电压 | KV | 10 | |
| 2 | 最高工作电压 | KV | 20 | |
| 3 | 额定频率 | Hz | 50 | |
| 4 | 额定电流 | A | 630 | |
| 5 | 额定开断负荷电流 | A | 630 | |
| 6 | 热稳定电流(有效值) | KA/S | 2月20日 | 4月20日 |
| 7 | 动稳定电流 | KA | 50 | 50 |
| 8 | 短路关合电流(峰值) | KA | 50 | 50 |
| 9 | 满负荷开断次数 | 次 | 10000 | 10000 |
| 10 | 机械寿命 | 次 | 10000 | 10000 |
| 11 | 1min工频耐压(相间及对地) | KV | 42 | 42 |
| 12 | 雷电冲击电压(相对及对地) | KV | 75 | 75 |
─高压熔断器技术参数 ─
| 型号 | 额定电压(KV) | 开断电流(A) | 开断电流(KA) | 培体额定电流(A) | |
| 英国型号 | 国内型号 | ||||
| SDL^J | 12 | 40 | 31.5 | 6.3,10,16,20,25,31.5,40 | |
| SFL^J | XRNT-12 | 12 | 100 | 31.5 | 50,63 71,80,100 |
| SKL^J | 12 | 125 | 31.5 | 100,125,160,200,250 | |
*注：由是否安装撞击器确定，N为无撞针，A为有撞针。
| 型号 | 脱扣器形式 | 脱扣器额定电流(A) | 通断能力KV(AC380V) |
| DW15-630 | 315, 400, 630 | 40 | |
| DW15-1000 | 热-电磁性 | 630, 800, 1000 | 50 |
| DW15-1600 | 或电子型 | 1600 | 50 |
| DW15-2500 | 1600, 2000, 2500 | 60 | |
| CW1 -2000 | 6,308,001,000,125,010,000,000 | 65(80) | |
| CW1-3200 | 宵目匕犁 | 2000, 2500, 3200 | 100 |
注：(80)为高分子断型。
